Encóder Miniatura Elesta

Encóder Incremental Miniatura Elesta

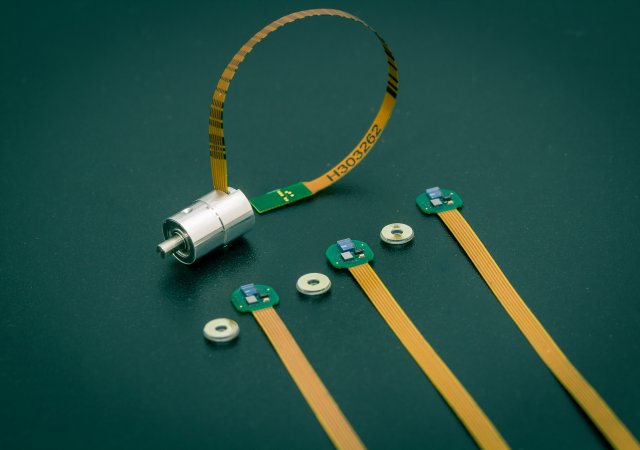

ELESTA GmbH desarrolla y produce un sistema de encóder óptico modular, de 3 canales y en miniatura, que puede ser de especial interés para usted como fabricante de encóderes rotativos completos. Este sistema se caracteriza por un volumen de instalación extremadamente pequeño y un consumo de energía muy bajo de 4 - 6 mA.
Este sistema de codificador consiste en un sensor con cable de conexión y una rueda de codificación. Se puede integrar fácilmente y se pueden personalizar tanto el diseño de impresión como las asignaciones de pines.



Encoder miniaturaResultado de imagen de elesta encoder ermec

CARACTERÍSTICAS
  •  Codificador óptico incremental
  •  Diseño de rueda de código único
  •  Sistema reflectante de alta precisión
  •  Bajo consumo de corriente
  •  Montaje sencillo
  •  Forma de montaje muy compacta
  •  Alta inmunidad a la tolerancia de posición entre la rueda de códigos y el sensor
ESPECIFICACIONES ELéCTRICAs
  • Tensión de alimentación: 3V...6V
  • Corriente de alimentación*: 2mA...6mA
  • Corriente de cortocircuito de salida: máx. 30mA
  • Corriente de salida del accionamiento (a 4,5 V): típ. 5 mA
  • Velocidad: 24'000RPM
  • Frecuencia típica: 1'000kHz
  • Tiempo de subida/bajada de la señal (RL1=1kOhm, C=47pF): típ. 300ns
  • 3 canales: A,B,Z
  • Salida de señal CMOS/TTL
  • Ciclo de trabajo para A y B: 50%+-5%.
  • Fase entre A y B: 90ºe+-5ºe
  • Ráfaga (EN-61000-4-4-): 1kV +-1kV
  • ESD (EN-61000-4-2): +-4kV/+-8kV
  • Valores de aislamiento: a petición

ESPECIFICACIONES mecánicas

  • Diámetro de la rueda de código: 4,4mm
    Espesor de la rueda de código: 1,1 mm
    Resolución (líneas de rueda de código): 128
    Para diámetro de eje: 1.5mm;
    Tolerancias de posición X,Y: máx. +-0,2mm
    Rueda/sensor de código de distancia :0,2mm....1,2mm



EOI-R007-Elesta-Incremental-Encoder
