Solución  Rocker basada en switches Multimec® 5E

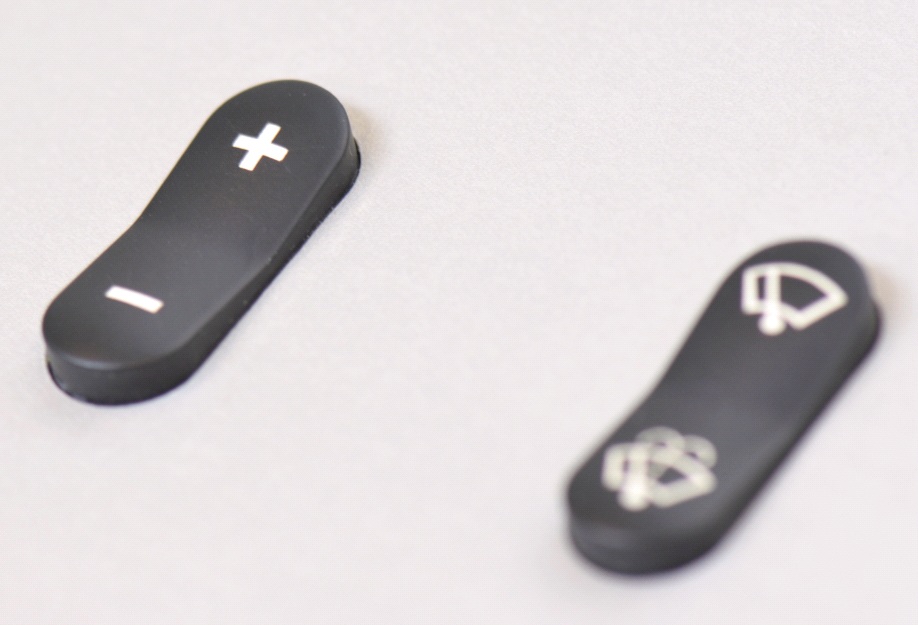

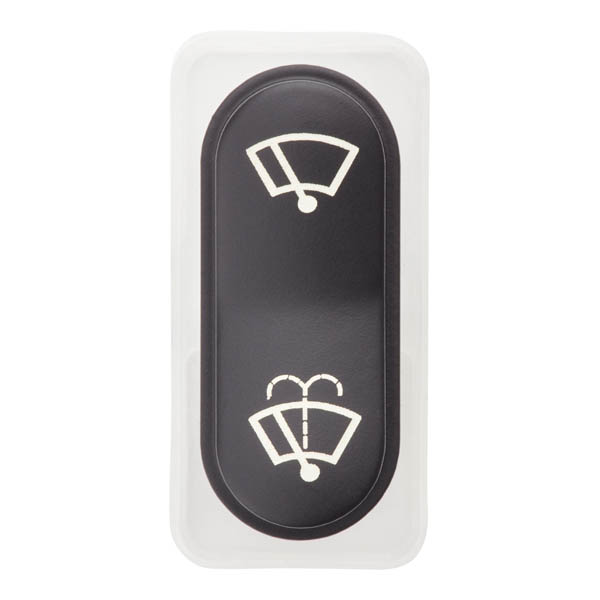

MEC Switches en Dinamarca presenta Rockermec™ - una nueva solución de balancines basada en PCB. La solución consiste en dos interruptores Multimec® 5E, un sellado que también proporciona funcionalidad y una nueva tapa de balancín llamada 10A.

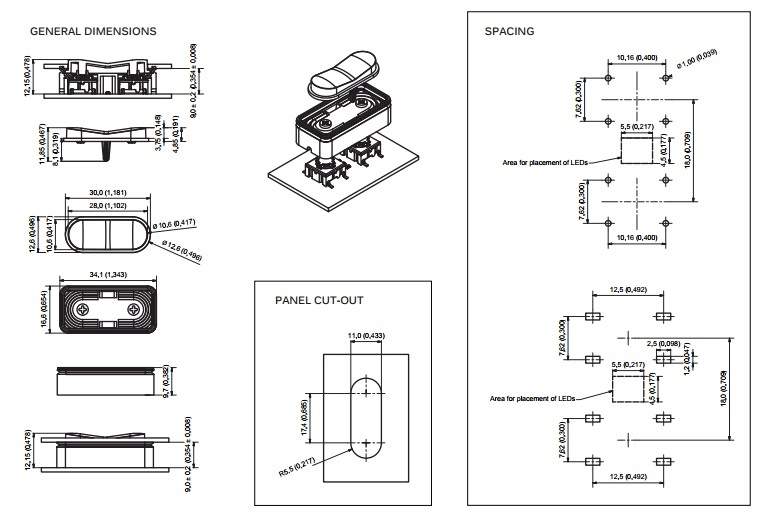

Rockermec es una solución compacta para sus altas exigencias de diseño: tiene unas dimensiones reducidas (10,6 x 28 mm, altura = 12,15), un diseño estético y está sellado a IP67. La solución de balancín tiene una vida útil de 100.000 ciclos y la tapa puede ser impresa con almohadilla o pintada con pintura dura y grabada con láser. La iluminación está provista de LEDs en la placa de circuito impreso para que pueda elegir el color o colores exactos que desee para su aplicación, incluso RGB.
La solución es modular y por lo tanto proporciona consistencia de diseño cuando se requieren múltiples balancines con diferentes necesidades de impresión de tapas, color y fuerza de actuación del interruptor. Además, el proceso de montaje de múltiples soluciones de balancines es más sencillo y rápido cuando se utiliza una placa de circuito impreso.



datasheet



Rockermecrocker

KEY FEATURES:
* PCB mounted rocker solution
* Standard sealing - custom interface
* Front panel sealing up to IP67
* Low below panel height
* Flexible illumination - chip LEDs on PCB
* Based on Multimec 3C/5E switch series



ROCKER-Series-MEC;

SERIES:
5E;
3C;

MOUNTING:
SH9: Surface mount;
TH9: Through-hole;

ACTUATOR FOCRCE (5E only):
20: 2.0N
35: 3.5N
65: 6.5N;
20Q: 2.0N quiet

CAP:10A;

COLOR:
09: Black;
16: Frosted white;

LEGEND TYPE:
Blank: Pad printed;
LMH: Laser etched;

UPPER LEGEND:
054: +

116: ON

136: ^ "arrow up"
See more legend options on the website;

LOWER LEGEND:
059:

059: -

116: OFF

136: "arrow down"

See more legend options on the website;

SEALING: 10AW;

KEY FEATURES:
* PCB mounted rocker solution
* Standard sealing - custom interface
* Front panel sealing up to IP67
* Low below panel height
* Flexible illumination - chip LEDs on PCB
* Based on Multimec 3C/5E switch series



ROCKER-Series-MEC
